Recuperación de condensados: la energía que ya has pagado
Buena parte de la eficiencia de una instalación de vapor no está en generar el vapor, sino en cómo se aprovecha el condensado después de ceder su energía útil.
Qué le pasa al vapor en una instalación tipo
En una instalación tipo, la caldera trabaja entre 6 y 10 bar y la presión se reduce después a 2,5 o 3 bar antes de los consumidores. A esa presión, el vapor llega al proceso a una temperatura de saturación de unos 140 ºC. En el intercambiador, la camisa o la batería, el vapor cede su calor latente y se convierte en condensado caliente, prácticamente a la presión y la temperatura del equipo.
A la salida del consumidor, el condensado atraviesa un purgador, que evacua el condensado y los gases no condensables sin perder vapor vivo. En las instalaciones con depósito de retorno abierto a la atmósfera (la mayoría), al pasar por el purgador el condensado sufre una caída brusca de presión: una parte se convierte en vapor flash y el resto se recupera como agua caliente para alimentar la caldera.
¿Por qué merece la pena recuperar el condensado?
Porque, aunque el vapor ya haya entregado su calor al proceso, el condensado conserva una energía sensible muy valiosa, que puede y debe recuperarse. Si no se recupera, esa energía se pierde y la caldera tiene que calentar más agua de red, mucho más fría (en el ejemplo de abajo, a 20 ºC).
¿Tu condensado va al desagüe? Cuéntanos cómo es tu instalación de vapor y dónde está la planta.
Llamar al 976 10 88 18 Escribir por WhatsApp
Qué hace que el retorno de condensados funcione
Para que la recuperación sea eficaz, el diseño del retorno es determinante. En un sistema atmosférico, la tubería de retorno tiene que estar preparada para llevar una mezcla de agua y vapor flash: con pendientes correctas, baja contrapresión y sin estrangulamientos ni acumulaciones.

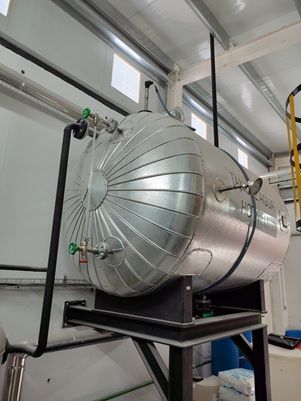

A eso se suma algo muchas veces infravalorado: el aislamiento térmico de la línea de retorno. Cuanta menos temperatura pierda el condensado, más energía se recupera y mayor es el ahorro real.
¿Cuánto se puede ahorrar recuperando condensados?
En el ejemplo de abajo, unos 18.600 € al año: es un cálculo con unas condiciones concretas, no una promesa. En tu instalación depende del caudal de condensado, las presiones, las horas de funcionamiento y el precio de tu combustible.
| Presión de caldera | 8 bar |
|---|---|
| Presión de trabajo de los consumidores | unos 2,5 bar |
| Retorno de condensados | 1.000 kg/h |
| Rendimiento de la caldera | 90 % |
| Temperatura del agua de red | 20 ºC |
| Coste del gas natural | 0,045 €/kWh |
| Funcionamiento | unas 4.000 horas al año |
Con esos datos, la recuperación de condensados aporta aproximadamente 372.000 kWh térmicos al año, lo que equivale a evitar del orden de 413.000 kWh de gas natural al año y supone un ahorro aproximado de 18.600 € al año.
Más allá del dato, el mensaje es claro: un buen diseño hidráulico, una selección adecuada de purgadores y un retorno bien aislado convierten una mejora técnica en un ahorro económico directo y medible. Porque en vapor la eficiencia no solo está en producir calor: también está en no perder el que ya has pagado.
La recuperación de condensados también puede encajar en una ficha de Certificados de Ahorro Energético, según el caso.
